Dan-List Dübelloch-Bohrmaschine Typ BASP 3200
Dan-List BASP 3200 ist eine halbautomatische Durchlaufs- Dübelloch-Bohrmaschine zur Bohrung von Beinen. Die Dan-List BASP 3200 wird geliefert, entweder mit Magazin mit automatischem Einlauf oder in einer Version mit Förderband, die die Beine direkt von einer Kehlmaschine nimmt, so dass extra Handhabung vermeidet ist.
Die Maschine ist kompakt und solide und arbeitet Standard mit zwölf einstellbaren Bohraggregaten zur Bohrung von sämtlichen sechs Seiten in einem Arbeitsgang. D.h., Endbohrungen, Seitenbohrungen von beiden Seiten, Oben- und Untenbohrungen.
Dan-List BASP 3200 ist nach einem einfachen aber sehr flexiblen Design konstruiert, das auf einem traditionellen, sehr starken und soliden Maschinenständer basiert ist, einschl. Sicherheitsvorrichtungen. Ganz einfach, die Maschine hat eine sehr sehr lange Lebensdauer.
Dan-List BASP 3200 ist eine solide, zuverlässige und effektive Durchlaufs-Dübelloch-Bohrmaschine mit hoher Kapazität, die eine problemlose Produktionsströmung sichert.
Die Kapazität der Dan-List BASP 3200 ist ungefähr 600 - 800 Werkstücke pro Stunde, von Kreuzbohrungen abhängig.
Bestückung:
Dan-List BASP 3200 ist Standard bestückt mit:
- 1 Stck. Einlaufmagazin oder Einlaufband von Kehlmaschine,
- 2 Stck. Bohraggregaten zum Bohren vom Ende,
- 3 Stck. Bohraggregaten zum Bohren von der Seite, vorne,
- 3 Stck. Bohraggregaten zum Bohren von der Seite, hinten,
- 2 Stck. Bohraggregaten zum Bohren von oben,
- 2 Stck. Bohraggregaten zum Bohren von unten,
- 6 Stck. pneumatischen Spannzylindern,
- Durchlauf – so dass der Bein aus der Maschine nach Bohrung geführt wird.
Das Bohraggregat kann um 90 Grad um eigene Achse gedreht werden, und der Bohrkopf kann um 360 Grad um eigene Achse gedreht werden.
Sicherheit:
Da die Operatorsicherheit ein Schlüsselwort für sämtliche Dan-List Maschinen ist, sind alle beweglichen Schutzvorrichtungen mit Sicherheitsschaltern montiert. D. h., wenn der Operator durch Zufall eine Schutzvorrichtung während Produktion öffnet, stoppt die Maschine umgehend. Oder wenn eine Schutzvorrichtung nach Aufstellung nicht korrekt geschlossen ist, startet die Maschine nicht.
Alle Schutzdetails sind in der PLC Steuerung kontrolliert und können auf den Touchscreen gesehen werden, wenn einige Schutzvorrichtungen aktiviert sind.
Es ist ganz einfach unmöglich für den Operator, Zutritt zu der Maschine während Produktion zu haben, wenn die Sicherheitsvorschriften befolgt werden.
PLC:
Der PLC enthält verschiedene Funktionen, z.B.:
- Aktivierung jedes Bohraggregats,
- Zeitverzögerung für Kreuzbohrungen, um Kollision zwischen
horizontalen und
vertikalen Bohrungen zu vermeiden, - Programmierbare Reinigungsfunktion der Bohrung,
- Programmierbarer Zähler,
- Programmierbare Zeit zum Abblasen von Spänen nach Bohren,
- Programmierbare Geschwindigkeit bei Einlaufband,
- Touchscreen in Dänisch und Englisch (andere Sprachen auf Anfrage),
- Möglichkeit, eine Ethernet-Verbindung einzubauen, so dass wir von unserer Fabrik mit der Maschine online gehen können,
- Individuelle Bedarfe,
- Und viele anderen Funktionen.
Bitte kontakten Sie uns für fernere Spezifikationen.

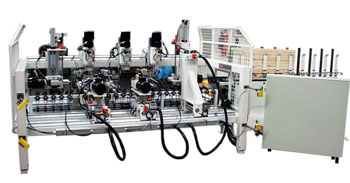

![Dan-List Dübelloch-Bohrmaschine Typ BASP 3200](images/dowel_basp_3200.jpg)
Arbeitszyklus:
Der Arbeitszyklus der Dan-List BASP 3200 ist z.B.:
- Die Beine werden entweder in das Magazin platziert oder mit Förderband direkt von der Kehlmaschine genommen,
- Die Bohraggregate, die bohren sollen, in PLC eintasten,
- Die Maschine starten,
- Das Bein wird in die Maschine mit Förderbank eingeführt und pneumatisch festgespannt,
- Danach wird das Bein von sämtlichen Seiten gebohrt – gemäß der Programmierung in PLC,
- Das fertige Bein wird danach aus der Maschine transportiert, und nach der Maschine auf neuen Förderbändern weitertransportiert, und zurück zum Operator geliefert.
Die Kapazität typisch ungefähr 600 – 800 Werkstücke pro Stunde, von Kreuzbohrungen abhängig.
Aufstellung:
Auf- und Umstellungen der Maschine sind einfach und operatorfreundlich. Der Operator soll zwei Spannhebel auf jeder Führung mit Bohraggregat lockern, die Führung zur korrekten Position bewegen und die Spannhebel wieder festspannen.
Jedes Bohraggregat ist mit einem digitalen Leser montiert, der bewirkt, dass die korrekte Position leicht abzulesen ist.
Individuelle Wünsche bezüglich anderer Aufstellungsformen sind auch möglich, sehen Sie bitte andere Alternative hier.
Video Präsentation:
Um eine Video Präsentation zu sehen, bitte klicken Sie hier.
Dan-List BASP 3200 ist CE-genehmigt.
Richtungsweisende technische
Daten für Dan-List Dübelloch-Bohrmaschine Typ BASP 3200 Individuelle Größen der Werkstücke – auf Anfrage |
|
Kapazität | 800/600 Werkstücke pro Stunde |
Länge der Werkstücke, max. | 2.600 mm |
Länge der Werkstücke, min. | 190 mm |
Standard Bohrtiefe, max. | 100 mm |
Motorgröße | 1,1kW@2.850 r/min. |
Vorschub | Luft mit Öl-Dämpfung |
Luftdruck | 6 - 8 bar |
Luftverbrauch | 0,5 Liter pro Bohrung |
Maschinenlänge, ausschl. Magazin oder Förderband von Kehlmaschine |
3.200 mm |
Maschinenbreite | 1.400 mm |
Maschinenhöhe | 1.800 mm |
Maschinengewicht | 2.400 kg |
